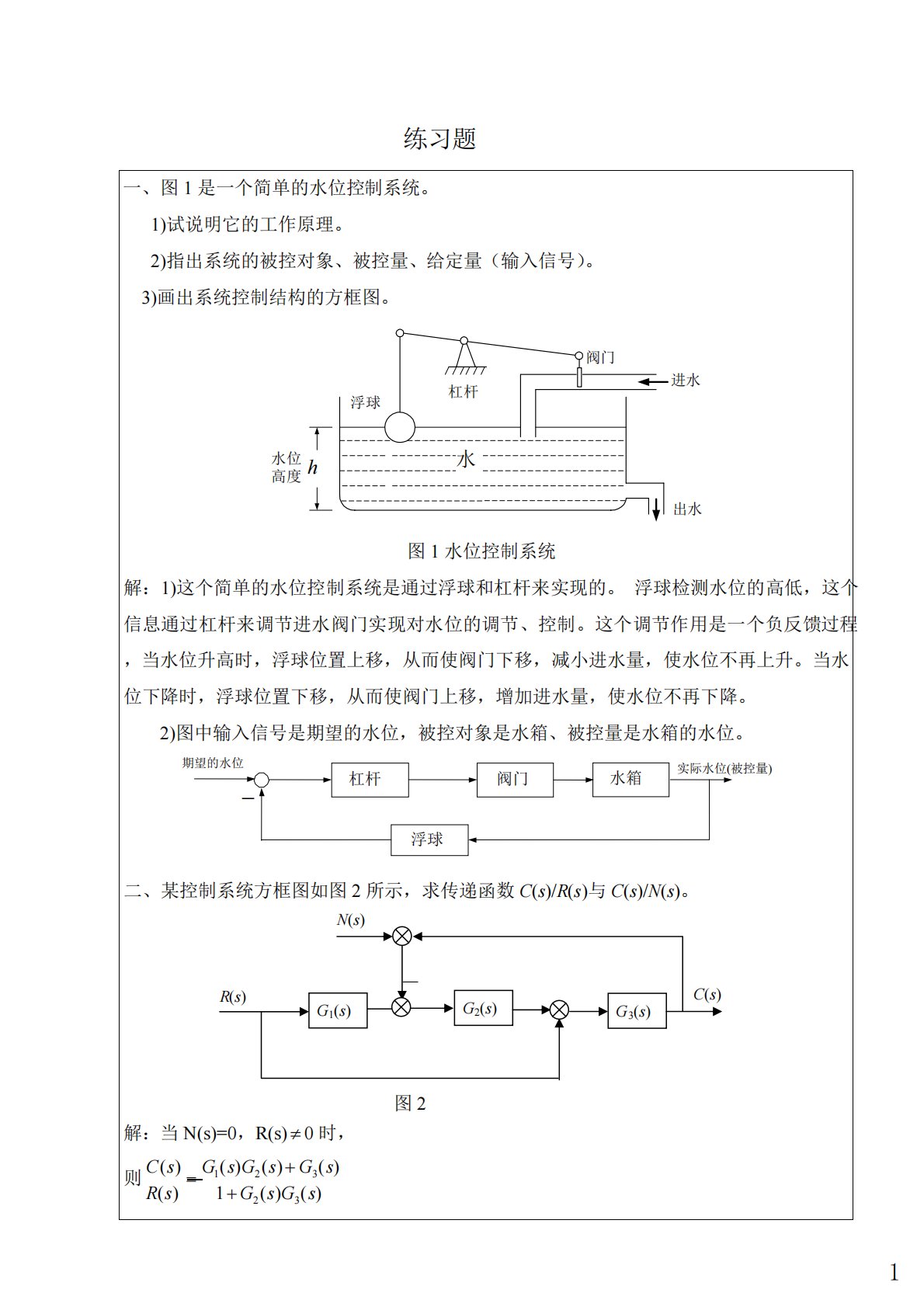

一、图1是一个简单的水位控制系统。1)试说明它的工作原理。2)指出系统的被控对象、被控量、给定量（输入信号）。3)画出系统控制结构的方框图。图1水位控制系统解：1)这个简单的水位控制系统是通过浮球和杠杆来实现的。浮球检测水位的高低，这个信息通过杠杆来调节进水阀门实现对水位的调节、控制。这个调节作用是一个负反馈过程，当水位升高时，浮球位置上移，从而使阀门下移，减小进水量，使水位不再上升。当水位下降时，浮球位置下移，从而使阀门上移，增加进水量，使水位不再下降。2)图中输入信号是期望的水位，被控对象是水箱、被控量是水箱的水位。二、某控制系统方框图如图2所示，求传递函数C(s)/R(s)与C(s)/N...
