西安科技大学809机械设计基础凸轮机构画图总结
VIP免费
摘要：
展开>>
收起<<

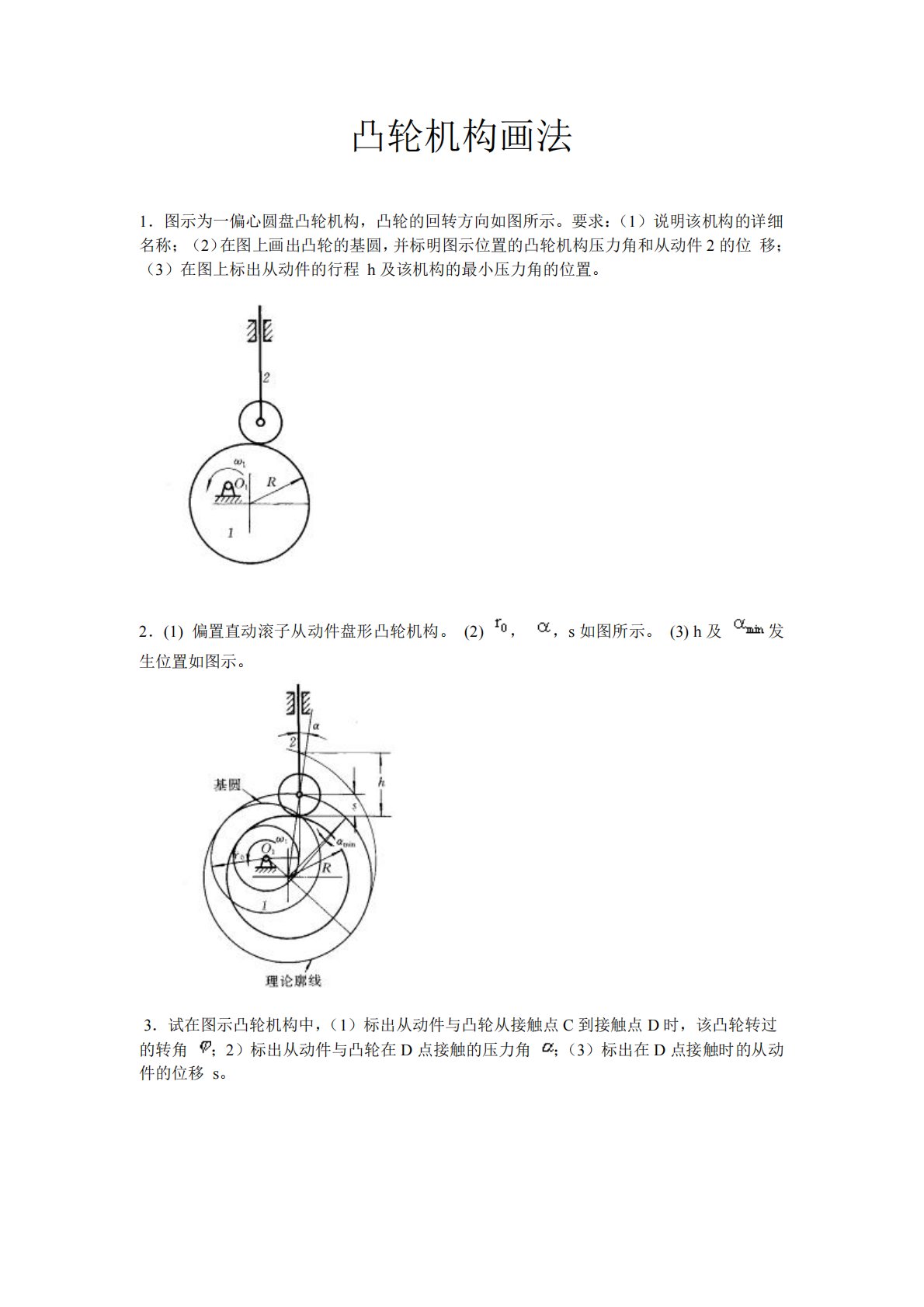

凸轮机构画法1．图示为一偏心圆盘凸轮机构，凸轮的回转方向如图所示。要求：（1）说明该机构的详细名称；（2）在图上画出凸轮的基圆，并标明图示位置的凸轮机构压力角和从动件2的位移；（3）在图上标出从动件的行程h及该机构的最小压力角的位置。2．(1)偏置直动滚子从动件盘形凸轮机构。(2)，，s如图所示。(3)h及发生位置如图示。3．试在图示凸轮机构中，（1）标出从动件与凸轮从接触点C到接触点D时，该凸轮转过的转角；2）标出从动件与凸轮在D点接触的压力角；（3）标出在D点接触时的从动件的位移s。4．(1)如图示。(2)如图示。(3)s如图示。5．图示偏置直动滚子从动件盘形凸轮机构中，凸轮以角速度逆时针...
